Soudeur PEHD GAZ ATG B.527-9 : Méthodes de Soudage PEHD
- Dans le secteur de la distribution de gaz, la qualité et la sécurité des installations sont primordiales. Les canalisations en polyéthylène haute densité (PEHD) sont couramment utilisées pour leur robustesse et leur durabilité. CYBAT, avec sa qualification ATG B.527-9, se positionne comme un acteur clé dans ce domaine, maîtrisant les techniques de soudage spécialisées et répondant aux exigences strictes de GRDF GAZ. Cet article détaille les normes, les techniques et les certifications nécessaires pour garantir des installations de gaz en PEHD fiables et conformes aux réglementations en vigueur.
Soudage Gaz polyéthylène (PE) – PEHD ATG B.527-9

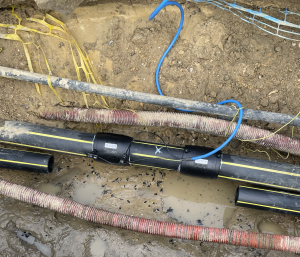

CYBAT intervient sur les canalisations GAZ PEHD GRDF plus connu sous le nom de « polyéthylène PE » de couleur noir avec les bandes jaunes utilisé en extérieur pouvant alimenter en Gaz un pavillon, immeuble, entrepôt etc.
Nous sommes titulaires de la qualification ATG PEHD B.527-9 qui nous oblige aussi à la repasser régulièrement en vue de l’obtention d’opérateur spécialisé en électro soudage polyéthylène (PE) selon la spécification ATG B.527-9 imposé par GRDF GAZ.
Réalisation Soudure polyéthylène (PE) GAZ PEHD
Le PEHD GAZ GRDF ou polyéthylènes PE est une matière formée par polymérisation de l’éthylène, on l’utilise dans des secteurs industriels variés en ce qui nous concerne pour le GAZ « tuyauterie industrielle »
Pour ce faire, il existe différentes techniques de raccordement des conduites PEHD polyéthylène. Les plus connues sont :
- la soudure bout à bout ou soudure au miroir

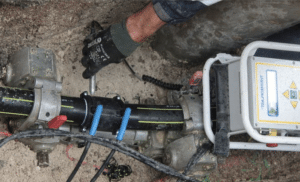

- la soudure aux manchons électriques (électrofusion) Agréé par GRDF GAZ
- la soudure au chalumeau avec apport de matière
Pour le soudage des canalisations en tube PEHD GAZ, nous utilisons uniquement des raccords avec le label ATG PEHD agréé par GRDF GAZ, ce label ATG est obligatoire.
Tous ces raccords sont fournies par les fournisseurs avec un certificat matière 3.1 donnant accès au cahier des charges des raccords, afin de répondre à la législation en vigueur.
La marque ATG pour le GAZ c’est quoi ?:
« ATG » constitue une preuve de conformité aux exigences réglementaires applicables aux produits pour les installations de GAZ GRDF. Le label ATG s’applique aux raccords d’une manière général PEHD – CUIVRE – ACIER – GAZ GRDF.
Elle est également imposée par les revendeurs et distributeur de PEHD GAZ.
Attestation d’aptitude polyéthylène (PE) professionnelle de soudage PEHD.
Concernant les soudages pour l’assemblage des tubes et accessoires EN PEHD GAZ
les attestations d’aptitude sont délivrées dans les conditions définies par les spécifications ATG B.540-9.
Normes de référence : NF A 88-941 ; NF A 88-942 ; NF A 88-943 dans le respect des limites d’application de l’ATG.
Norme et mode d’assemblage PEHD Gaz polyéthylène (PE)
Application PEHD GAZ GRDF
- Tube Polyéthylène destiné à la construction des réseaux et des branchements de gaz combustibles (gaz de ville, butane, propane).
- L’emploi du Tube PEHD « Gaz » est limité aux réseaux enterrés (profondeur minimale de 0,70 m) et aux remontées de coffret sur une paroi extérieure et avec un fourreau.
- La pression maximale est de 0.4 Mpa (4 bar).
Mise en œuvre PEHD GAZ GRDF polyéthylène (PE)
- Tubes semi-rigides en polyéthylène haute densité (PEHD) à parois opaques et lisses.
- Tubes de couleur noire avec un repérage spécifique par bandes jaunes.
- Conformes au règlement de marque NF 114 groupe 1 certifié par la marque de qualité NF.
- Conformes à la norme NF EN 1555.
- Tubes fabriqués en résine PE 80.
- « Gaz 4 » correspond à la valeur en bar d’une pression maintenue constante à l’intérieur du tube, que celui-ci doit supporter sans défaillance pendant 50 ans à la température de 20 °C.
Mode d’assemblage PEHD GAZ GRDF polyéthylène (PE)
- Assemblage par raccords électrosoudables (jusqu’au Ø 300).
- Assemblage par raccords laiton à serrage mécanique.
- Assemblage par soudure bout à bout (à partir du Ø 200)
- Pour les professionnels des entreprises industrielles et des établissements recevant du public (ERP), CYBAT se distingue par son expertise et ses certifications dans l'installation et la maintenance des canalisations de gaz en PEHD. Forte de 36 ans d'expérience, l'entreprise offre des services de détection de fuites et de géoréférencement des réseaux, garantissant des installations conformes et sécurisées. Grâce à sa maîtrise des normes ATG et à son engagement envers la qualité, CYBAT est un partenaire de confiance pour vos projets de canalisation de gaz. Pour plus d'informations, visitez CYBAT.
